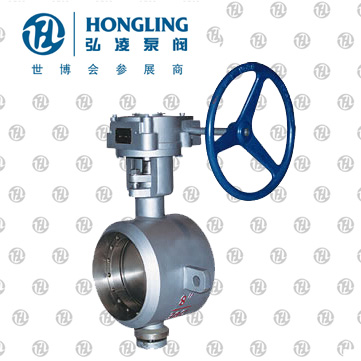

對焊式硬密封蝶閥

產品型號：D363H/W

發布時間：2008-5-20

焊接式金屬密封蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏；

查看產品實物圖

下一個產品：對夾式金屬硬密封蝶閥

上一個產品：手動對夾式硬密封蝶閥

分享到：

對悍式硬密封蝶閥產品概述：

對悍式硬密封蝶閥是我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，對悍式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。對悍式硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，對悍式硬密封蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

對悍式硬密封蝶閥特點：

１、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。

２、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。

３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

對悍式硬密封蝶閥主要技術參數：

公稱通經DN（mm）	DN（100～1200）mm、in4～48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb磅級/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

對悍式硬密封蝶閥主要零部件材料：

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

對悍式硬密封蝶閥D363H/663H/963H/-10/16/25/40/C、P、R連接尺寸：

公稱通經		主要尺寸			公稱通經		主要尺寸
in	DN（mm）	L	H1	H	in	DN（mm）	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690

焊接式蝶閥維護使用及安裝說明

1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。

2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。

3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。

4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。

5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。
