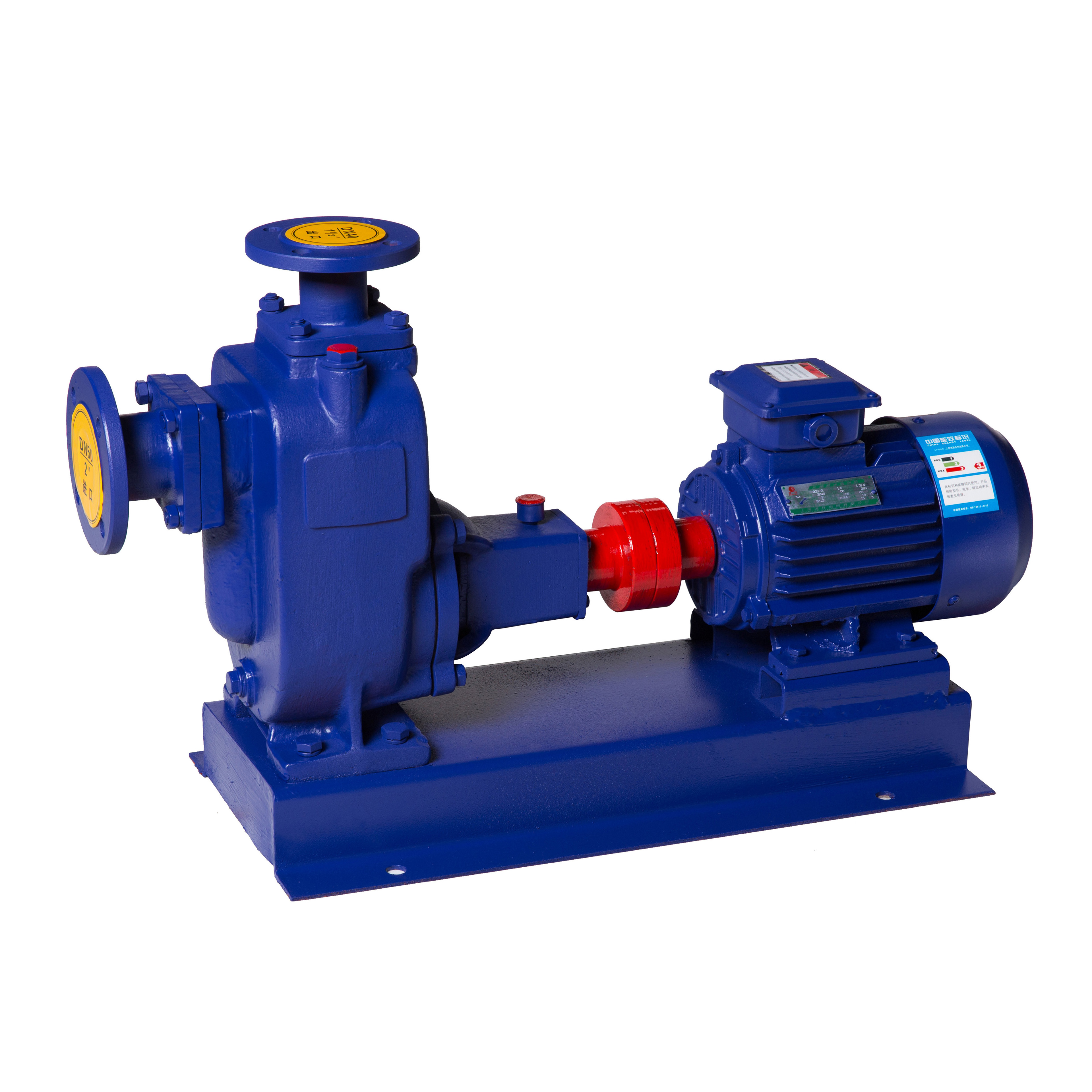

一、ZW自吸式無堵塞排污泵產品概述
ZW型自吸式無堵塞排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。ZW自吸式無堵塞排污泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象 一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體，可廣泛 適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等 化工介質最理想的雜質泵.ZW自吸式無堵塞排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景.
三、ZW自吸式無堵塞排污泵結構簡圖:
ZW自吸式無堵塞排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。1環境溫度≤45℃，介質溫度≤60℃。2.介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。3.通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米
五、故障原因及解決方法
|
自吸式無堵塞排污泵故障現象 |
自吸式無堵塞排污泵故障原因分析 |
自吸式無堵塞排污泵故障排除方法 |
|
自吸式無堵塞排污泵不出水 |
泵體內未加儲液或儲液不足 |
加足 |
|
吸入管路漏氣 |
消除管路漏氣現象 |
|
|
電壓過低 |
調整電壓 |
|
|
吸程過高或吸入管路太長 |
降低吸程或縮短管路 |
|
|
機械密封泄漏過大 |
修理或更換 |
|
|
自吸式無堵塞排污泵出水不足 |
因使用不當，葉輪流道或吸入管路被堵塞 |
消除堵塞物 |
|
葉輪磨損嚴重 |
更換葉輪 |
|
|
功率不足轉速太低 |
調整至額定轉速 |
|
|
自吸無堵塞排污泵噪音、振動過大 |
底腳不穩 |
加固 |
|
軸承磨損嚴重 |
更換軸承 |
|
|
泵與電機主軸不同軸 |
調整同軸度 |
|
|
自吸無堵塞排污泵軸承溫度過高 |
潤滑脂變質或干燥 |
更換潤滑脂 |
|
軸承損壞 |
更換 |
|
|
自吸無堵塞排污泵泄漏 |
聯接螺栓松動 |
固緊 |
|
密封件磨損 |
更換 |
1、自吸式無堵塞排污泵安裝前檢查基礎是否水平？ 2、檢查各部件在運輸中有否被損壞？ 3、自吸無堵塞排污泵本身不允許作為管路支承？ 4、自吸無堵塞排污泵與管路應保持良好的密封。檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。 ◆用手轉動聯軸器是否有卡帶或異聲等現象？ ◆打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。 ◆接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉） ◆開機工作，觀察否運行是否正常？若有異常現象，應找出原因，加以排除。
|
型號
|
流量Q
(m3/h) |
揚程
(m) |
電機功率
(KW) |
轉速
(r/min) |
|
25ZW8-15
|
8
|
15
|
1.5
|
2900
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
32ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
|
65ZW20-30
|
20
|
30
|
5.5
|
2900
|
|
65ZW15-30
|
15
|
30
|
3
|
2900
|
|
65ZW20-14
|
20
|
14
|
2.2
|
2900
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
|
65ZW30-50
|
30
|
50
|
11
|
2900
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
|
80ZW40-50
|
40
|
50
|
18.5
|
2900
|
|
80ZW65-25
|
65
|
25
|
7.5
|
2900
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
|
100ZW100-30
|
100
|
30
|
22
|
2900
|
|
100ZW80-60
|
80
|
60
|
37
|
2900
|
|
100ZW80-80
|
80
|
80
|
45
|
2900
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
|
125ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW200-15
|
200
|
15
|
15
|
1450
|
|
150ZW250-25
|
250
|
25
|
45
|
2900
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
|
200ZW300-18
|
300
|
18
|
37
|
1450
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
自吸式無堵塞排污泵訂貨須知:
一、①自吸排污泵產品名稱與型號②自吸無堵塞排污泵口徑③自吸排污泵揚程（m）④自吸排污泵電機功率（KW）⑥自吸排污泵轉速（r/min）⑦自吸無堵塞排污泵電壓〔V〕⑧自吸排污泵吸程（m）⑨自吸排污泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的自吸無堵塞排污泵產品型號，請按自吸排污泵型號直接向弘凌泵閥公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們弘凌泵閥的技術專家為您審核把關。
