電子式電動雙座調節閥概述：
ZDLN型電子式電動雙座調節閥是由3610L型電子式電動執行機構和雙座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構具有不平衡很小，允許壓差，大流通能力大等特點，適用于泄漏量要求不嚴格的場合。
ZDLN電子式電動雙座調節閥雙座調節機構主要技術參數：
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|
額定流量系數kv |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 100 | 1600 | ||
| 公稱壓力（MPa） | 1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫） | |||||||||||||
| 行程（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 動作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 | |||||||||
| 配用電動執行機構型號 |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 | 361LSC-99 | |||||||||
| 流量特性 | 直線，等百分比 | |||||||||||||
| 介質溫度℃ | -20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） | |||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||||||
| 法蘭型式 | 法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式 | |||||||||||||
|
閥 體 材 質 |
公 稱 壓 力 （MPa） |
0.6 | 低溫：-250℃～-60℃ ZG1r18Ni9Ti | |||||||||||
| 1.6 | 常溫:-20℃～+200℃ Ht200 | |||||||||||||
| 4.0 | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃～-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
|
6.4 |
常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃～-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
ZDLN電子式電動雙座調節閥執行機構主要技術參數：
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
|
361LSA-20 361LXA-20 |
2000 2000 |
2.1 2.1 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT 4 |
|
361LSA-30 361LXA-30 |
3000 3000 |
3.5 3.5 |
|
|
361LSB-50 361LXB-50 |
5000 5000 |
1.7 1.7 |
|
| 361LSC-65 | 6500 | 2.8 | |
| 361LSC-99 | 10000 | 2.0 |
ZDLN電子式電動雙座調節閥性能指標：
| 項目 | 指標值 | ||
| 基本誤差％ | ±2.5 | ||
| 回差％ | 2.5 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | 2.5 | ||
| 允許泄量L/h | 10 -3 ×閥額定容量 | ||
ZDLN電子式電動雙座調節閥允許壓差：
| 公稱通徑 | 25 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允許壓差 | ≤公稱壓力 | 0.4 | 3.4 | |||||||||

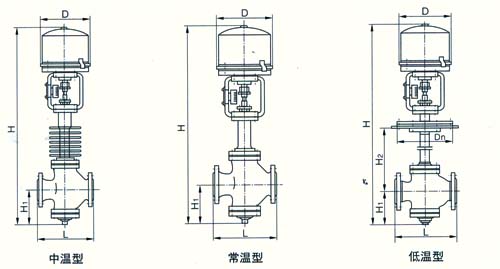

ZDLN電子式電動雙座調節閥結構尺寸圖：
ZDLN電子式電動雙座調節閥常、中溫型外形尺寸表：
| 公稱通徑 | L | H1 | H | D | 重量（Kg） | |||||
| PN（MPa） | 常溫 | 中溫 |
PN1.6 MPa |
PN4.0,6.4MPa | ||||||
| 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | ||||||
| 25 | 185 | 190 | 200 | 120 | 680 | 830 | 225 | 26 | 30 | 33 |
| 32 | 200 | 210 | 210 | 120 | 683 | 834 | 225 | 28 | 31 | 34 |
| 40 | 220 | 230 | 235 | 140 | 758 | 909 | 225 | 38 | 47 | 51 |
| 50 | 250 | 255 | 265 | 145 | 768 | 919 | 225 | 41 | 51 | 55 |
| 65 | 275 | 285 | 295 | 190 | 989 | 1152 | 225 | 61 | 80 | 88 |
| 80 | 300 | 310 | 320 | 210 | 1022 | 1185 | 225 | 77 | 100 | 110 |
| 100 | 350 | 355 | 370 | 220 | 1044 | 1207 | 225 | 96 | 120 | 131 |
| 125 | 410 | 425 | 440 | 270 | 1336 | 1548 | 310 | 160 | 195 | 244 |
| 150 | 450 | 460 | 475 | 280 | 1358 | 1570 | 310 | 205 | 249 | 269 |
| 200 | 500 | 560 | 570 | 320 | 1436 | 1648 | 310 | 275 | 402 | 435 |
| 250 | 640 | 660 | 670 | 450 | 1707 | 1947 | 310 | 485 | 605 | 665 |
| 300 | 720 | 735 | 750 | 465 | 1767 | 2008 | 310 | 635 | 755 | 825 |
ZDLN電子式電動雙座調節閥低溫型外形尺寸表：
| 公稱通徑 | D | Dn | H1 | -100℃ | -200℃ | -250℃ |
重量 （Kg） |
||||
| H 2 | H | H 2 | H | H 2 | H | ||||||
| 25 | 225 | 270 | 290 | 102 | 500 | 1112 | 700 | 1312 | 900 | 1512 | 41 |
| 32 | 225 | 300 | 310 | 105 | 500 | 1118 | 700 | 1318 | 900 | 1518 | 44 |
| 40 | 225 | 310 | 340 | 127 | 500 | 1190 | 700 | 1390 | 900 | 1590 | 62 |
| 50 | 225 | 340 | 370 | 132 | 500 | 1200 | 700 | 1400 | 900 | 1600 | 67 |
| 65 | 225 | 380 | 410 | 171 | 600 | 1463 | 800 | 1663 | 1000 | 1863 | 100 |
| 80 | 225 | 410 | 440 | 188 | 600 | 1489 | 800 | 1689 | 1000 | 1889 | 112 |
| 100 | 225 | 470 | 500 | 200 | 600 | 1505 | 800 | 1705 | 1000 | 1905 | 143 |
| 125 | 310 | 550 | 590 | 250 | 700 | 1842 | 900 | 2042 | 1100 | 2242 | 229 |
| 150 | 310 | 600 | 640 | 260 | 700 | 1852 | 900 | 2052 | 1100 | 2252 | 296 |
| 200 | 310 | 720 | 760 | 300 | 700 | 1892 | 900 | 2092 | 1100 | 2292 | 471 |
