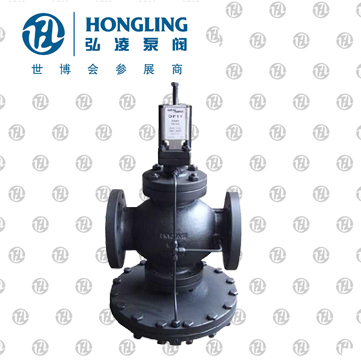

先導式超大膜片高靈敏度減壓閥
產品型號：YD43H
發布時間：2008-5-23
隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
下一個產品：固定比例式減壓閥
上一個產品：直接作用薄膜式支管式減壓閥
相關產品:
蒸汽減壓閥結構特點和用處：
DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。 本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
蒸汽減壓閥性能指標：
 |
灰色區域：示意該產品禁用。 |
蒸汽減壓閥主要技術參數：
| 公稱壓力 | PN25 |
| PMA*高允許壓力 | 25bar g @ 120℃ |
| TMA*高允許溫度 | 232℃ |
| TMI*低允許溫度 | -10℃ |
| PMO*大工作壓力* | 17bar g |
| TMO*大工作溫度 | DP17 232℃ |
| DP17G 120℃ | |
| TMIO*低工作溫度 | 0℃ |
| 出口壓力范圍 | 0.2-1.7 |
| *高冷態測試壓力 | 38bar g |
蒸汽減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 膜片 | 316 |
| 調節彈簧 | 60Si2Mn |
| 主閥彈簧 | 50CrVA |
蒸汽減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Cv | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 45.5 | 60.1 | 93.3 | 146 | 186 |
蒸汽減壓閥結構圖:
蒸汽減壓閥連接尺寸:
| DN | L | H1 | H | D |
| 15 | 147 | 221 | 133 | 185 |
| 20 | 154 | 224 | 136 | 185 |
| 25 | 160 | 235 | 145 | 207 |
| 32 | 180 | 236 | 156 | 207 |
| 40 | 200 | 238 | 176 | 255 |
| 50 | 230 | 246 | 183 | 255 |
| 65 | 250 | 295 | 200 | 320 |
| 80 | 310 | 323 | 230 | 350 |
| 100 | 350 | 340 | 263 | 380 |
| 125 | 400 | 359 | 306 | 455 |
| 150 | 450 | 375 | 330 | 500 |
