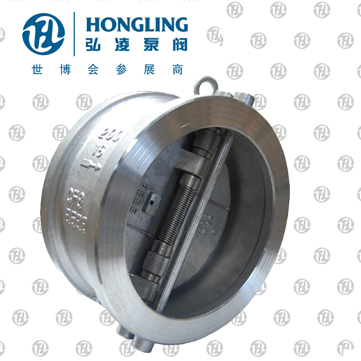

對夾旋啟式止回閥

產品型號：H77H

發布時間：2008-6-26

H77X、H77H單瓣蝶式止回閥產品特性：密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏。結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失小。結構長度短，剛性好，安裝方便。

查看產品實物圖

下一個產品：對夾式高壓止回閥

上一個產品：對夾雙瓣式蝶型止回閥

分享到：

相關產品:

不銹鋼消聲止回閥對夾式靜音止回閥襯膠止回閥襯氟止回閥對夾式高壓止回閥對夾旋啟式止回閥對夾雙瓣式蝶型止回閥升降式底閥黃銅絲口止回閥不銹鋼內螺紋止回閥不銹鋼升降式止回閥靜音止回閥高壓升降式止回閥不銹鋼螺紋止回閥微阻球形止回閥微阻球形止回閥旋啟式止回閥對夾薄型止回閥橡膠瓣止回閥全銅消聲止回閥對夾式蝶型止回閥對夾升降式止回閥微阻緩閉止回閥不銹鋼立式止回閥微阻緩閉蝶型止回閥升降式止回閥消聲止回閥（鐵殼銅芯）

對夾旋啟式止回閥概述：

止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。

對夾旋啟式止回閥結構特點：

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力小；

4、水平管道或垂直管道均可使用，安裝方便；

5、流道通暢、流體阻力小；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力小；

8、整體結構、簡單緊湊、造型美觀；

9、使用壽命長、可靠性高；

對夾旋啟式止回閥適用工況：

公稱壓力

PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa

型號

H77H-C

H77W-P

H77W-P8

H77W-P3

H77W-R

H77W-R8

H77W-R3

主要
零件
材料

閥體

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF8(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

閥瓣

CF8

CF3

CF8M

CF3M

閥軸

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

彈簧

0Cr18Ni9

00Cr19Ni10

0Cr17Ni12Mo2

00Cr17Ni14Mo2

適用

工況

適用介質

水、
蒸汽、
油品等

硝酸等腐蝕性介質

強氧化性
介質

醋酸等腐蝕性介質

尿素等
腐蝕性介質

適用溫度(℃)

-29～425

-196～540

-196～425

-196～540

-196～455

對夾蝶型止回閥（雙瓣式）主要外形尺寸：

壓力等級	口徑		尺寸				重量	配管法蘭（供參考）
	NPS	DN	L	D	D 3	D 2		螺栓孔中心圓直徑 D 1	螺栓數量	螺栓直徑d		螺栓長度 L 1
	NPS	DN	L	D	D 3	D 2		螺栓孔中心圓直徑 D 1	螺栓數量	in	mm	RF	RJ
Class 150 PN2.0MPa	2	50	60	103	56	51	2	120.5	4	5/8	M16	140	155
	2 1 /2	65	67	122	73	65	3	139.5	4	5/8	M16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	M16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	M16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	M20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	M20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	M20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	M24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	M24	310	325
	14	350	184	448	355	350	80	476.0	12	1	M27	325	340
	16	400	191	512	405	400	117	540.0	16	1	M27	340	355
	18	450	203	547	455	450	138	578.0	16	1 1 /8	M30	365	380
	20	500	219	604	505	500	163	635.0	20	1 1 /8	M30	385	400
	24	600	222	715	605	600	331	749.5	20	1 1 /4	M33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	M20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	M20	455	-
	32	800	305	878	800	796	560	900.0	48	3/4	M20	460	-
	36	900	368	983	910	898	640	1009.5	44	7/8	M24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	1	M27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	1 1 /8	M30	740	-
Class 300 PN5.0MPa	2	50	60	110	58	51	3	127.0	8	5/8	M16	155	175
	2 1 /2	65	67	128	73	65	4	149.0	8	3/4	M20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	M20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	M20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	M20	215	235
	6	150	98	249	160	152	18	270.0	12	3/4	M20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	M24	280	300
	10	250	146	359	266	254	51	387.5	16	1	M27	315	335
	12	300	181	420	310	305	77	451.0	16	1 1 /8	M30	365	385
	14	350	222	483	355	350	117	514.5	20	1 1 /8	M30	410	430
	16	400	232	537	405	400	190	571.5	20	1 1 /4	M33	435	455
	18	450	264	594	455	450	200	628.5	24	1 1 /4	M33	475	535
	20	500	292	652	505	500	265	686.0	24	1 1 /4	M33	510	585
	24	600	318	772	608	600	410	813.0	24	1 1 /2	M39	560	-
	30	750	368	882	740	735	660	921.0	36	1 3 /8	M36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	1 5 /8	M42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	1 3 /4	M45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	1 7 /8	M48	1010	-
